Le fusible de verrouillage centralisé est un composant de protection électrique qui coupe le courant en cas de surcharge sur le circuit de condamnation des portes. Quand ce fusible grille, la télécommande ou le bouton de fermeture centralisée ne déclenchent plus rien, alors que le reste de l’électronique du véhicule fonctionne normalement. Localiser et remplacer cette pièce prend quelques minutes, à condition de savoir où chercher et d’éviter deux ou trois erreurs qui transforment une opération simple en panne récurrente.
Boîtier fusibles côté conducteur ou compartiment moteur : où chercher selon votre modèle
La plupart des voitures possèdent deux boîtiers de fusibles. Le premier se trouve dans l’habitacle, généralement sous le tableau de bord côté conducteur, parfois dissimulé derrière un cache en plastique à retirer à la main. Le second est logé dans le compartiment moteur, protégé par un couvercle clipsé.
A découvrir également : Comment repérer les dégâts sur votre façade après un hiver pluvieux et agir rapidement
Le fusible de la fermeture centralisée se situe le plus souvent dans la boîte à fusibles de l’habitacle. Sur certains modèles Renault, il est repérable grâce au schéma gravé sur le couvercle du boîtier. D’autres constructeurs placent ce fusible dans le compartiment moteur, sans étiquetage clair.
Pour identifier rapidement le bon emplacement, vous pouvez consulter le fusible de fermeture centralisée sur Carfully ou vous reporter au manuel du propriétaire de votre véhicule, qui indique la position exacte et l’ampérage de chaque fusible.
A lire aussi : Comment remplir le questionnaire Burger King avec votre ticket de caisse étape par étape
Sur des véhicules récents, le fusible dédié à la centralisation a parfois disparu au profit d’une protection intégrée directement dans un module électronique. Dans ce cas, la logique de diagnostic change : il ne s’agit plus de chercher un fusible classique mais de faire contrôler le boîtier de commande.
Test du fusible au multimètre : dépasser l’inspection visuelle
Un fusible de voiture grillé présente parfois un filament visiblement rompu à travers son boîtier transparent. Cette inspection visuelle suffit dans la majorité des cas, mais elle n’est pas fiable à chaque fois. Certains fusibles paraissent intacts alors que la continuité électrique est rompue.
Vérification avec un multimètre en mode continuité
Réglez votre multimètre sur le mode continuité (symbole de diode ou d’onde sonore). Placez les deux pointes de touche sur les bornes métalliques du fusible, de chaque côté. L’absence de bip confirme que le fusible est grillé, même si le filament semble intact visuellement.
Ce test prend quelques secondes et évite de remonter un fusible défectueux en croyant qu’il fonctionne. Si vous ne possédez pas de multimètre, un testeur de fusibles vendu quelques euros en magasin automobile fait le même travail.
Remplacement du fusible de verrouillage centralisé : la procédure pas à pas
Avant toute manipulation, coupez le contact et retirez la clé (ou désactivez le démarrage sur les modèles sans clé). Travaillez dans un endroit éclairé pour bien distinguer les couleurs et les inscriptions sur le boîtier.
- Ouvrez le couvercle du boîtier à fusibles et repérez le fusible correspondant à la centralisation grâce au schéma ou au manuel du propriétaire.

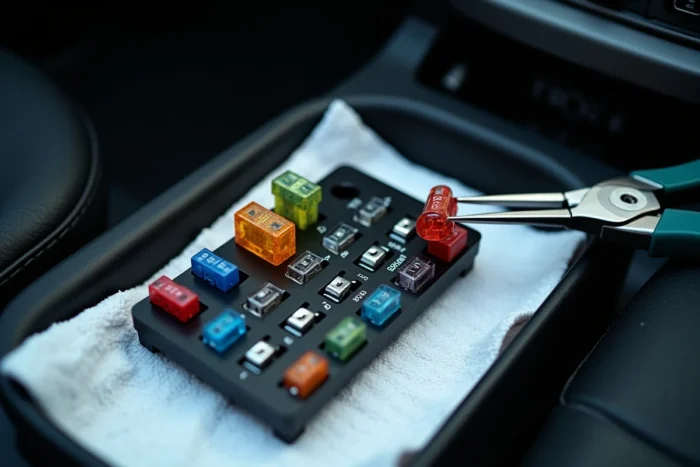

- Retirez le fusible avec la pince extractrice fournie dans le boîtier (petite pince en plastique souvent clipsée sur le couvercle). À défaut, une pince à bec fin convient.
- Vérifiez le fusible retiré : inspection visuelle puis test au multimètre si nécessaire.
- Insérez le fusible de remplacement en respectant strictement le même ampérage que l’original. La couleur du fusible correspond à un calibre précis.
Après insertion, testez immédiatement la fermeture centralisée avec la télécommande et le bouton intérieur. Les portes doivent se verrouiller et se déverrouiller sans délai.
Fusible qui grille à répétition : identifier un court-circuit en aval
Un fusible neuf qui grille immédiatement ou dans les jours qui suivent ne signale pas un problème de fusible. Un fusible qui re-grille indique un court-circuit en aval du circuit, le plus souvent dans le faisceau électrique d’une porte ou dans un actionneur de serrure bloqué.
Les causes fréquentes de court-circuit sur le circuit de centralisation
Le passage de câbles entre la carrosserie et la porte est une zone de flexion permanente. Avec le temps, la gaine protectrice s’use et un fil dénudé peut entrer en contact avec la tôle. Ce défaut provoque un court-circuit que le fusible absorbe en grillant.
Un moteur de serrure (actionneur) grippé ou en fin de vie consomme un courant anormalement élevé. Le fusible saute pour protéger le circuit électrique, ce qui évite un échauffement du câblage.
Dans les deux cas, remplacer le fusible par un calibre supérieur est une erreur grave. Un fusible de calibre plus élevé ne grillera pas, mais il laissera passer un courant excessif qui peut endommager le faisceau ou provoquer un départ de feu. Respectez toujours l’ampérage d’origine indiqué sur le schéma du boîtier.
Fusible introuvable sur véhicule récent : quand le diagnostic change
Sur certains modèles produits ces dernières années, le circuit de verrouillage centralisé est protégé par une protection intégrée au module électronique de carrosserie (BSI, BCM ou équivalent selon le constructeur). Aucun fusible amovible n’est accessible dans le boîtier classique.
Si votre recherche dans les deux boîtiers ne donne rien et que le manuel ne mentionne aucun fusible dédié à la centralisation, la panne relève probablement du module lui-même. Un diagnostic à la valise électronique devient alors nécessaire pour lire les codes défaut et orienter la réparation.
Ce type d’intervention dépasse le remplacement d’un fusible et nécessite un outillage spécifique. Avant de prendre rendez-vous, vérifiez tout de même la batterie de la télécommande : une pile faible produit exactement les mêmes symptômes qu’un fusible grillé, sans qu’aucun composant électrique du véhicule ne soit en cause.
